1kW電視發射機(VHF ) - 模擬電視發射機 - 悅興科技
模擬電視發射機

1kW電視發射機(VHF )
型號:YXHT-1kW
規格:1kW

產品簡介: 本產品是全固態電視發射機,采用國產專業級電視激勵器,可選配單、雙激勵器自動切換。本機具有多種預校正功能、載頻偏置、精密偏置(配合外高精基準)功能、遙控遙測功能。功放采用進口LDMOS管,采用優質開關電源并聯供電,功放組件具有過流、過溫、過功率、過駐波比等保護功能。主控觸摸屏實時顯示整機和功放組件各項工作參數。本機結構緊湊,適合一般中小電視臺使用。
產品詳情技術手冊
1kW電視發射機(VHF )

全固態電視發射機,采用國產專業級電視激勵器,可選配單、雙激勵器自動切換。本機具有多種預校正功能、載頻偏置、精密偏置(配合外高精基準)功能、遙控遙測功能。功放采用進口LDMOS管,模數兼容,采用優質開關電源并聯供電,功放組件具有過流、過溫、過功率、過駐波比等保護功能。主控觸摸屏實時顯示整機和功放組件各項工作參數。本機結構緊湊,適合一般中小電視臺使用。

一、整機

1. 工作頻段:           VHF(167MHZ-223MHZ)
2. 輸出功率:           1KW
3. 輸出阻抗:           50Ω
4. 輸出負載阻抗駐波比: ≤1.12
5. 互調失真:           ≤-50dB
6. 無用發射:           相鄰頻道內≤-40dB
                        相鄰頻道外≤-60dB
7. 射頻輸出接口:       L27/L29
8. 電源:               單相 220V   電源功耗:2.5KW
9. 外型尺寸:     650mm(高)×586mm(寬)×700mm(深)
10.重量:               50KG
二、圖象:
1. 視頻輸入電平:       1VP-P 正極性
2. 視頻輸入阻抗:       75Ω
3. DG:                 ±5%
4. DP:                 ±5°
5. 亮度非線性:         ≤10%
6. 群時延:             ≤±60ns
7. 低頻周期干擾信雜比: ≥50dB

三、伴音

1. 音頻輸入電平:       0dBm±6dB
2. 音頻輸入阻抗:       10KΩ (不平衡)
                        600Ω(平衡)
3. 最大頻偏:           ±50KHz
4. 諧波失真:           ≤1%
5. 幅頻特征:           ±1dB
6. 信雜比:             ≥60dB

設計特點:

● 功放冗余量大設計,可實現零停播率。
激勵器:主激勵器和備激勵器互為備份且自動切換。(備激勵器為選購件)當主激勵器出現故障時,無間斷地自動切換到備用激勵器。
功率放大器的冗余設計:多個功放模塊合成。
電源的冗余設計: 2個3000W開關電源并聯均流供電,微機監控電源工作狀態,自適應調整電源的工作狀態。
● 本機實現了智能化網絡(luò )化的管理和監控,并帶有對外的PC機接口。
配備有技術數據檢測、監控系統和功能完善的計算機控制軟件,具有自診斷功能。各項技術參數可通過面板的液晶顯示屏讀取。
● 完善的保護措施,減少設備的損壞 本機設有無視頻保護,駐波比過大、過熱、過激勵、缺相保護及防雷措施。開關電源設有過壓、過流、欠壓、過溫、短路、防雷擊等保護措施。
● 所有電源均為開關電源;效率高、穩壓范圍好、適應外電變化能力強。
● 采用模塊化設計理念。
● 熱插拔設計: 功放模塊及開關電源支持熱插拔,調試維護方便,提高可靠性。
● 采用內置風機設計,使發射機結構緊湊,外形美觀。

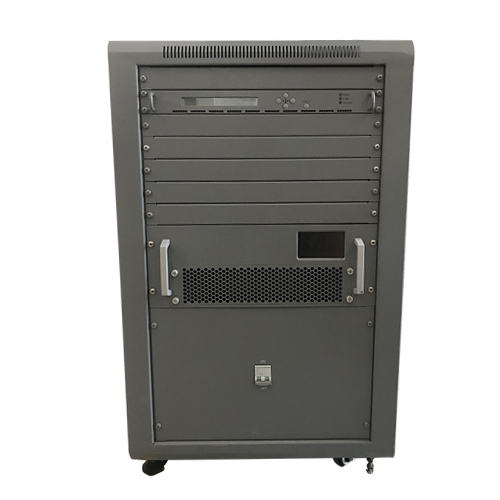

產品展示
?
