數字電視多功器 - 多功器 - 悅興科技
多功器

數字電視多功器
產品詳情技術手冊
數字電視多功器

數字電視多功器

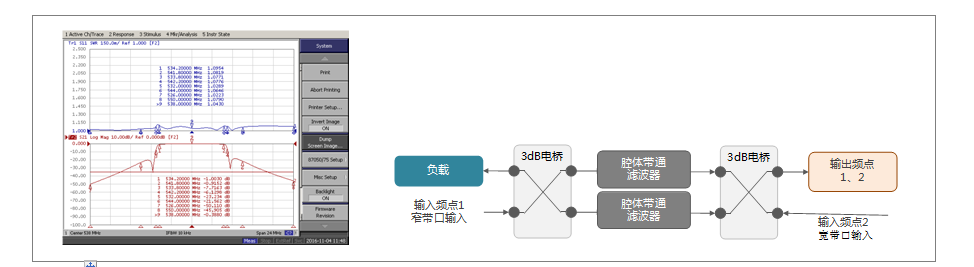

電視多工器采用6腔加交叉耦合的方式,輕松實現相鄰頻道功率合成,保持優異的插損和隔離度指標。
特點:
◆紫銅、黃銅鍍銀、殷鋼鈹銅優質鋁合金用作濾波器材料,腔體采用一體化成型技術或拼板焊接連接方式
◆多工器在UHF 470~862MHz全頻段可調
◆高Q值同軸技術,低插入損耗和駐波比及高隔離度
◆緊湊的結構設計,可根據實際場景需求,提供全橋式結構并預留寬帶口并適用于任意鄰頻組合。
◆獨有的溫度漂移控制技術,使溫漂控制在1.5KHz/℃。
◆結構采用模塊化設計,高強度固定結構,可選擇現場免調試交付方案

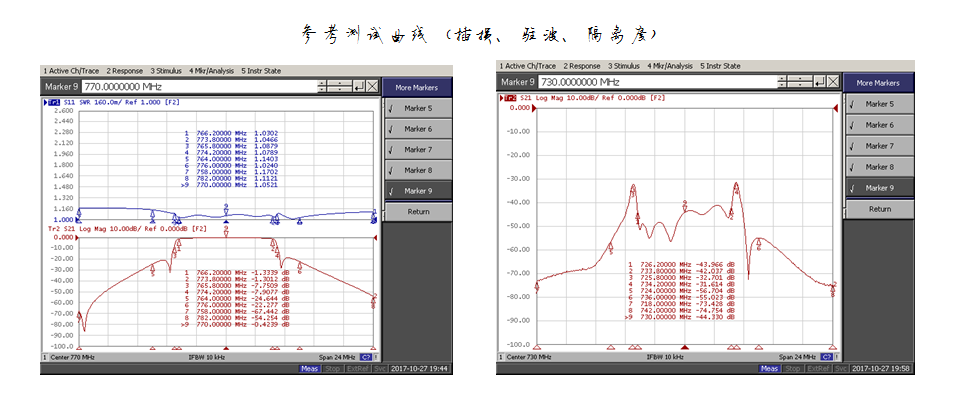

 技術指標
 測量標準及帶寬  DTMB(中國數字地面電視標準)/8MHz
 窄帶口輸入功率  窄帶口輸入功率≤2KW
 寬帶口輸入功率  寬帶口輸入功率≤10KW
 頻率頻率  470-860MHz
 輸入阻抗  50Ω(3-1/8"/1-5/8")EIA/IEC
 反射損耗/電壓駐波比   >26dB/≤ 1.1
 環境溫度   -10℃-55℃
 中心頻點插入損耗   f0 ≤0.40dB(第一級),每增加一級,增加0.05dB
 邊帶插損   f0±3.8MHz  ≤1.5dB(非鄰頻)     ≤2.5dB(鄰頻)
 帶外抑制   f0±4.2MHz  ≥4.2dB(非鄰頻)     ≥6.2dB(鄰頻)
  f0±6.0MHz  ≥21dB(非鄰頻)      ≥21dB(鄰頻)
  f0±12.0MHz ≥41dB(非鄰頻)      ≥41dB(鄰頻)
 端口隔離度  ≥40dB (寬帶口到窄帶口)
 ≥40dB (窄帶口到窄帶口)
 ≥30dB (窄帶口到寬帶口)
 接口  輸入:1-5/8”;
 輸出:3-1/8” 或按客戶要求定制
 備注:每串聯增加一路,插入損耗會(huì )相應增加 0.05-0.08dB。

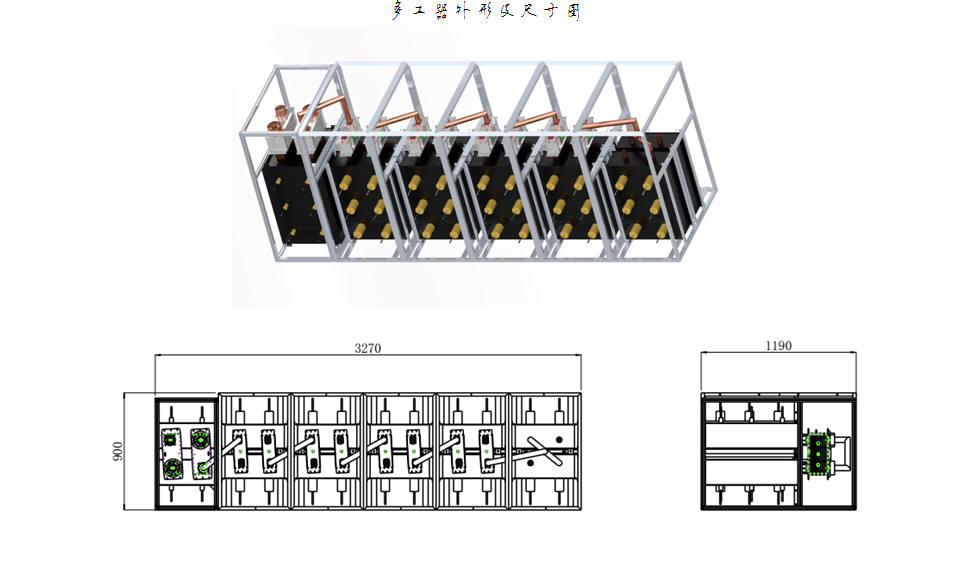

產品展示
?
